Pengertian IC TTL Dan CMOS

IC atau integrated circuit adalah komponen elektronika semikonduktor yang merupakan gabungan dari ratusan atau ribuan komponen-komponen lain. Bentuk IC berupa kepingan silikon padat, biasanya berwarna hitam yang mempunyai banyak kaki-kaki (pin) sehingga bentuknya mirip sisir.. Ada beberapa macam IC berdasarkan komponen utamanya yaitu IC TTL Dan IC CMOS.

Dengan adanya teknologi IC ini sangat menguntungkan, sehingga rangkaian yang tadinya memakan banyak tempat dan sangat rumit bisa diringkas dalam sebuah kepingan IC.

Komponen/Bentuk utama dalam sebuah IC yaitu:

IC TTL (Integrated Circuit Transistor Transistor Logic)
IC TTL adalah IC yang banyak digunakan dalam rangkaian-rangkaian digital karena menggunakan sumber tegangan yang relatif rendah, yaitu antara 4,75 Volt sampai 5,25 Volt. Komponen utama IC TTL adalah beberapa transistor yang digabungkan sehingga membentuk dua keadaan (ON/FF). Dengan mengendalikan kondisi ON/OFF transistor pada IC digital, dapat dibuat berbagai fungsi logika. ada tiga fungsi logika dasar yaitu AND, OR dan NOT.

IC CMOS (IC Complementary Metal Oxide Semiconductor)

Sebenarnya antara IC TTL dan IC CMOS memiliki pengertian sama, hanya terdapat beberapa perbedaan yaitu dalam penggunaan IC CMOS konsumsi daya yang diperlukan sangat rendah dan memungkinkan pemilihan tegangan sumbernya yang jauh lebih lebar yaitu antara 3 V sampai 15 V. level pengsaklaran CMOS merupakan fungsi dari tegangan sumber. Makin tinggi sumber tegangan akan sebesar tegangan yang memisahkan antara keadaan “1” dan “0”. Kelemahan IC CMOS diantaranya seperti kemungkinan rusaknya komponen akibat elektrostatis dan harganya lebih mahal. Perlu diingat bahwa semua masukan (input) CMOS harus di groundkan atau dihubungkan dengan sumber tegangan.

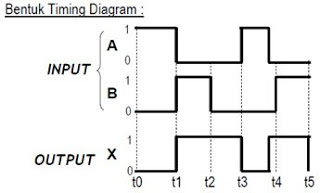

Analisa Pewaktu
